2026年5月25日，華為在電氣電子工程師學會舉辦的國際電路系統研討會上正式提出“韜定律”，以“時間縮微”替代“幾何縮微”，構建器件到系統的全棧協同優化體系，成為中國首次在半導體底層演進規則上提出的系統化理論框架。這一突破不僅實現技術范式革新，更在國際產業與學術圈引發廣泛討論，折射出后摩爾時代全球芯片技術格局的深刻變化。

“韜定律”的“韜”來自希臘字母“τ”。在電子學領域，“τ”通常表示一個電路系統的最大響應時間。對于復雜的計算芯片來說，“τ”決定了該芯片的最高工作頻率。頻率越快，意味著芯片可以在相同時間內執行更多計算步驟?！绊w定律”不是“摩爾定律”的終結者，而是其“孿生兄弟”。過去幾十年，“摩爾定律”通過縮小晶體管尺寸提升半導體性能，本質上也在不斷縮小“τ”。然而，隨著“摩爾定律”遇到原子物理瓶頸，單純依靠尺寸縮小已逼近性能及性價比極限。

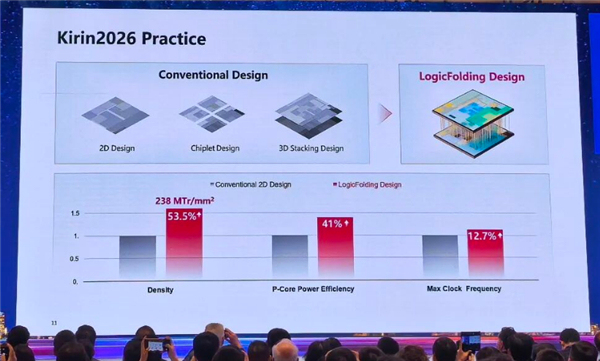

“韜定律”彌補了依賴“摩爾定律”的不足，論證了芯片性能提升不僅可以通過空間上的“器件更密”，也可以通過時間上的“頻率更快”。通過將響應時間“τ”作為全局優化目標，采用硅通孔、邏輯折疊、三維堆疊等先進封裝技術緩解“信號堵車”，“韜定律”可以從設計鏈路上實現芯片性能提升。北京理工大學教授洪延青形象地比喻說，把芯片比作流水線工廠，晶體管是工人。工廠里同時工作的工人越多，產量越高，但如果造成流水線擁堵，再多工人也無濟于事。真實的計算系統性能由整條鏈路中最擁堵的地方?jīng)Q定，這與黃仁勛提到的“阿姆達爾瓶頸”不謀而合，“韜定律”正是嘗試解決這一瓶頸的中國探索。

國際業界普遍認可“韜定律”的范式價值。知名AI分析機構Futurum稱，“韜定律”是后“摩爾定律”時代最具理論連貫性的框架，為技術人員、電路設計師和系統架構師提供了共同優化標準。金融投資機構伯恩斯坦證券認為這是“中國半導體的重要時刻”，為中國提供了無需EUV即可持續提升芯片性能的清晰路線圖。Omdia中國區半導體研究總監何暉認為，這是先進制程受限背景下切實可行的性能提升方案。國際媒體也關注其戰略影響，路透社稱此舉意義重大，或能在短期內縮小與全球領先者的差距?！度A爾街日報》則稱，若“韜定律”成功，將顛覆高精尖芯片制造規則，消除中美科技競爭障礙?！队《葧r報》認為，如果邏輯折疊技術可行，將動搖EUV光刻技術在5nm以下芯片制造中的地位。外媒普遍認為，在美國制裁阻斷EUV出口背景下，“韜定律”為中國開辟了高性能芯片路線，或?qū)⒅厮苋虬雽w技術競爭格局。

目前，“韜定律”面臨發熱控制難度大、功耗難降低、依賴未獲主流晶圓廠認證的EDA軟件、大規模量產時良率偏低等短板。但從當前半導體新興技術發展態勢來看，“韜定律”仍擁有長期引導半導體技術發展的潛力。首先，邏輯折疊與三維堆疊等核心技術工藝、良率與配套設計工具仍在進化過程中，未來至少有二十年提升空間，可在現有工藝基礎上不斷挖掘性能。其次，新材料如碳納米管、石墨烯的應用可以彌補現有短板，這些材料遷移率、熱導率更高，延遲更低，漏電流更小，相關技術已進入試產階段，可優先適配堆疊類芯片驗證。最后，光互聯技術在AI/6G領域的規?；涞匾矊⒋龠M“韜定律”的發展。新一代AI芯片通過引入基于光模塊的全光互聯，打破芯片數據瓶頸，實現基于“韜定律”的性能提升，相關產業鏈與6G太赫茲通信共用同一個產業基座。我國已初步實現可用于AI/6G領域的6英寸磷化銦光模塊量產，疊加獨有的銦礦原材料優勢，提前實現了產業鏈上游“卡位”。

“韜定律”的誕生是中國科技在外部高壓下的創新突圍。隨著我國未來對EUV光刻技術的突破，“摩爾”和“韜”兩大技術路線完全可以并行不悖，共同推動自主半導體技術發展。
